[Unity] Blend State 프로퍼티로 관리할 경우 Blend 옵션 비활성화

Opaque, AlphaTest, Transparent(AlphaBlend)을 셰이더를 분리하지 않고 사용하기 위해서 다음과 같은 형태로 Blend State 값을 외부에서 제어하는 형태를 사용하고 있다.

Shader "MyCustom/Blend"
{
    Properties
    {
        [Enum(UnityEngine.Rendering.Blending)]_SrcBlend("SrcBlend", Float) = 1
        [Enum(UnityEngine.Rendering.Blending)]_DstBlend("DstBlend", Float) = 0

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        Blend [_SrcBlend][_DstBlend]

        Pass
        {
        	...



보통 재질을 분리하여 제작한다는데, 내가 보기에 굳이 Shader를 여러 개 작성해야 할 필요가 있는지 모르겠다. 그래서 이런 식으로 재질 특성에 관계없이 하나의 Shader로 처리할 때 문제가 될 수 있는 부분이 무엇이 있을지 생각해보았다.

Blend State가 변경됨에 따라 PipelineState(뭔지 잘 모름)를 다시 작성해야 한다던가 하는 문제가 있으려나? 이쪽은 Vulkan 같은 API 동작을 확인해봐야 자세히 알 수 있을 것 같다. 이는 나중에 찾아보고 추가하는 걸로.

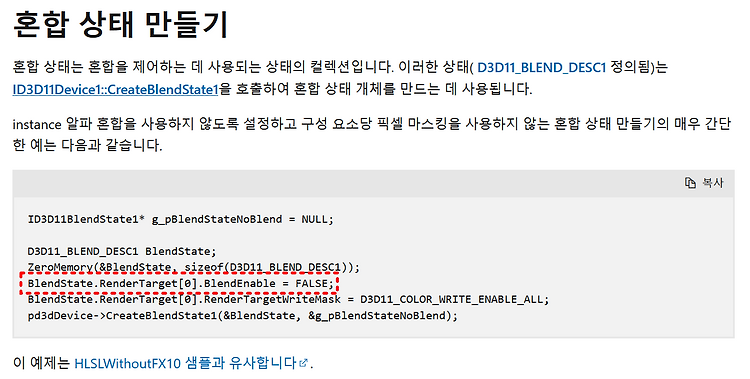

PipelineState 아니면 문제가 될 수 있는 건 Opaque, AlphaTest 재질에서 사실상 BlendState가 비활성화되어야 하는데, 비활성화되지 않고 남아있는 경우 Output Merger에서 Fragment Shader의 리턴 픽셀과 Frame Buffer의 픽셀 간 추가 연산이 실행되는 비용이 잠재적 문제라 할 수 있다.

https://learn.microsoft.com/ko-kr/windows/win32/direct3d11/d3d10-graphics-programming-guide-blend-state



그렇다면 Blend Off를 하는 방법은 뭐가 있을까?

명시적으로 SubShader에서 Blend Off라고 쓰는 건 동작하는데, 외부 Material Property로 제어하는 방법은 없었다.

Shader "MyCustom/Blend"
{
    Properties
    {
        [Enum(UnityEngine.Rendering.Blending)]_SrcBlend("SrcBlend", Float) = 1
        [Enum(UnityEngine.Rendering.Blending)]_DstBlend("DstBlend", Float) = 0

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        Blend Off

        Pass
        {
        	...

BlendMode Enum을 살펴봐도 Off를 하는 조건은 딱히 없었다.

namespace UnityEngine.Rendering
{
  /// <summary>
  ///   <para>Blend mode for controlling the blending.</para>
  /// </summary>
  [NativeHeader("Runtime/GfxDevice/GfxDeviceTypes.h")]
  public enum BlendMode
  {
    /// <summary>
    ///   <para>Blend factor is  (0, 0, 0, 0).</para>
    /// </summary>
    Zero,
    /// <summary>
    ///   <para>Blend factor is (1, 1, 1, 1).</para>
    /// </summary>
    One,
    /// <summary>
    ///   <para>Blend factor is (Rd, Gd, Bd, Ad).</para>
    /// </summary>
    DstColor,
    /// <summary>
    ///   <para>Blend factor is (Rs, Gs, Bs, As).</para>
    /// </summary>
    SrcColor,
    /// <summary>
    ///   <para>Blend factor is (1 - Rd, 1 - Gd, 1 - Bd, 1 - Ad).</para>
    /// </summary>
    OneMinusDstColor,
    /// <summary>
    ///   <para>Blend factor is (As, As, As, As).</para>
    /// </summary>
    SrcAlpha,
    /// <summary>
    ///   <para>Blend factor is (1 - Rs, 1 - Gs, 1 - Bs, 1 - As).</para>
    /// </summary>
    OneMinusSrcColor,
    /// <summary>
    ///   <para>Blend factor is (Ad, Ad, Ad, Ad).</para>
    /// </summary>
    DstAlpha,
    /// <summary>
    ///   <para>Blend factor is (1 - Ad, 1 - Ad, 1 - Ad, 1 - Ad).</para>
    /// </summary>
    OneMinusDstAlpha,
    /// <summary>
    ///   <para>Blend factor is (f, f, f, 1); where f = min(As, 1 - Ad).</para>
    /// </summary>
    SrcAlphaSaturate,
    /// <summary>
    ///   <para>Blend factor is (1 - As, 1 - As, 1 - As, 1 - As).</para>
    /// </summary>
    OneMinusSrcAlpha,
  }
}

그렇다면 이 셰이더는 항상 Blend Option이 활성화된 상태로 동작할까?

만약 항상 Blend가 활성화되어 있다면 Transparent가 아닌 Material은 항상 불필요한 성능 코스트를 쓰고 있다는 얘기이고 이는 수정해야할 사항이다.

https://forum.unity.com/threads/is-there-extra-performance-cost-for-blend-one-zero.1154021/

https://forum.unity.com/threads/toggle-blend-srcalpha-oneminussrcalpha-in-a-custominspector.317690/

유니티 공식 답변이 달린 쓰레드인데, Blend One Zero는 Blend를 비활성화 시킨다고 한다.

그리고 유니티 직원은 아닌 것 같은데 항상 보이는 이 봉골루스 아저씨 답글도 있다.



https://forum.unity.com/threads/blend-zero-one-one-zero-question.430454/



결론적으로 Blend One Zero 사용은 Blend Off로 대체 되므로 염려하는 Opaque 및 AlphaTest 재질에서의 Blend Enable 문제는 없다.
